ㅇ- 상, 하 병행 하중용 하드웨어
사용기술
이형식의
기술은 접는문에 있어서 시스템의 안정성
확보에 대표되는 기술로
발명의
명칭으로는 폴딩도어 조립체의 피로하중
분산시스템이다.

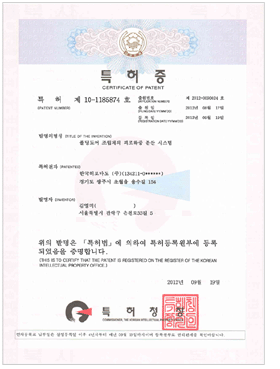

ㅇ- 특허내용
구름장치
하드웨어(런너)를 상, 하부에 모두 설치하는
시스템으로 문을
개폐시 받는
하중의 종류에 따라 런너, 및 레일이
유동적으로 대응하여 문의 변형과 뒤틀림,
소비자의
사용상
과실에 의한 파손을 최소화 시킨 기술 표준특허이다.
이형식의 기술을
채용하는 경우와 그렇치 않은 경우에
제품의 가격은
25% 정도 차이가 있다,
이형식의
시스템은 윈텍을 제외한 모든제품에 의무적으로
적용하고 있으며,
윈텍의
경우는 선택사양 이다.
|
|
|
|
ㅁ - 상, 하 병행하중용 하드웨어 사용기술에 대한 부하해설

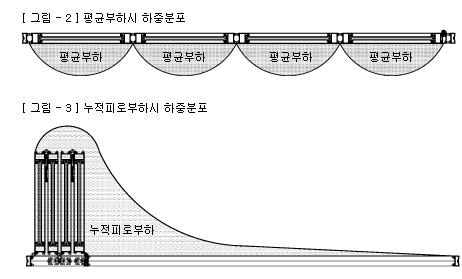

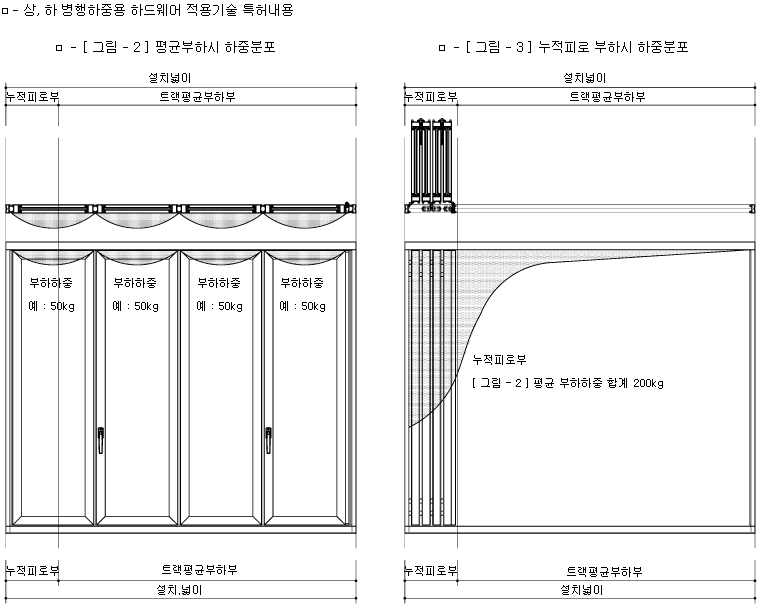

[그림
- 2 ]의 평균피로부하는 창호가 닫혀있는 경우로 창호의
모든부하가 전체부하에 평균으로 나누어 있는 상태
[그림 - 3 ]의 누적피로부하는
창호의 열림으로 창호가 수납되는 좌측 또는 우측에 모든부하가
합계되어 있는 상태
ㅁ - [ 평균부하 ]와 [ 누적피로부하 ]가 접는문에 미치는
영향
누적피로부는
창호의 모든하중이 수납시 가중되고 창호를 닫으면 하중이
감소되는 곳으로 이와같은 하중의 가감에 반복은
건축물과
접는문의 상부트랙(상부레일)을 고정한 앙카 또는
볼트가 피로부하에 의하여 파손되어 창호 처짐을 유발한다.
|
|
ㅁ - 상, 하 병행하중용 하드웨어 적용
1.
구름장치(런너 또는 하드웨어)를 접는문 상,
하부 모두에 설치합니다.
2.
창호를 개폐, 수납하므로 누적피로부하가 발생하는
수납부(누적피로부)는

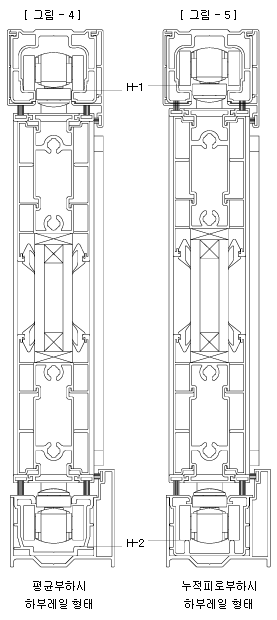

[ 그림-5 ]와 같이
“하부구름방식으로
전환”이 가능한 하부레일을 설치하여 상부레일에
창호의
합계하중이 주어지지 않도록 한다.
3.
창호가 닫히는 중에는 [ 그림-4 ]와 같이
“상부구름방식으로
전환”이 가능한 하부레일을 설치하여 창호의
개폐
유연성과
부드러움, 안정성을 확보하는데 기여하도록
한다.
ㅁ - 하드웨어 및 상, 하부 레일의 부하에
따라 대응되는
상,
하 병행하중용 하드웨어 기술은 창호수명을
3배 이상 향상시키며,
사용중에도
시스템 안정성을 확보하는데 절대적 필요기술이다.
|
|
|
|
|
